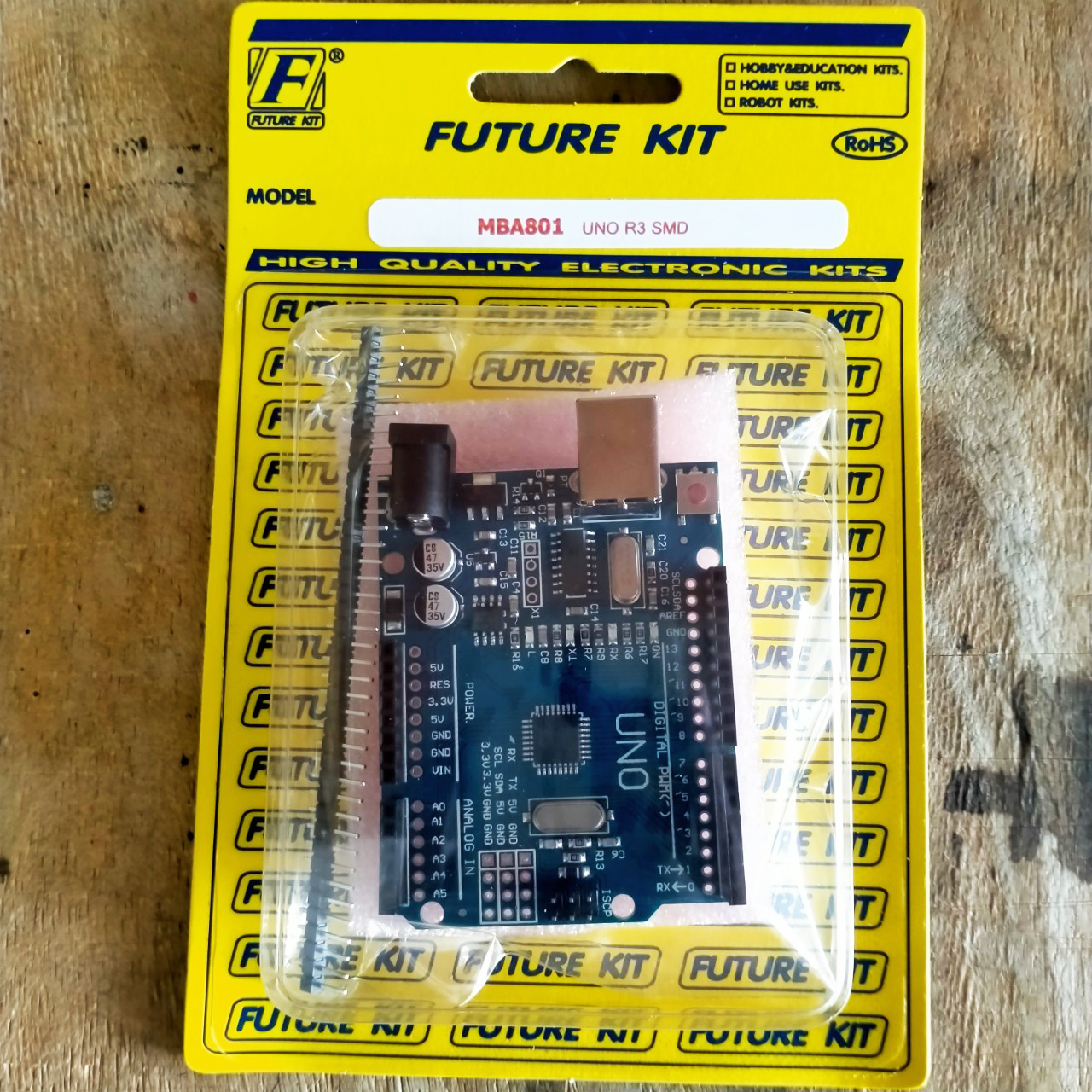

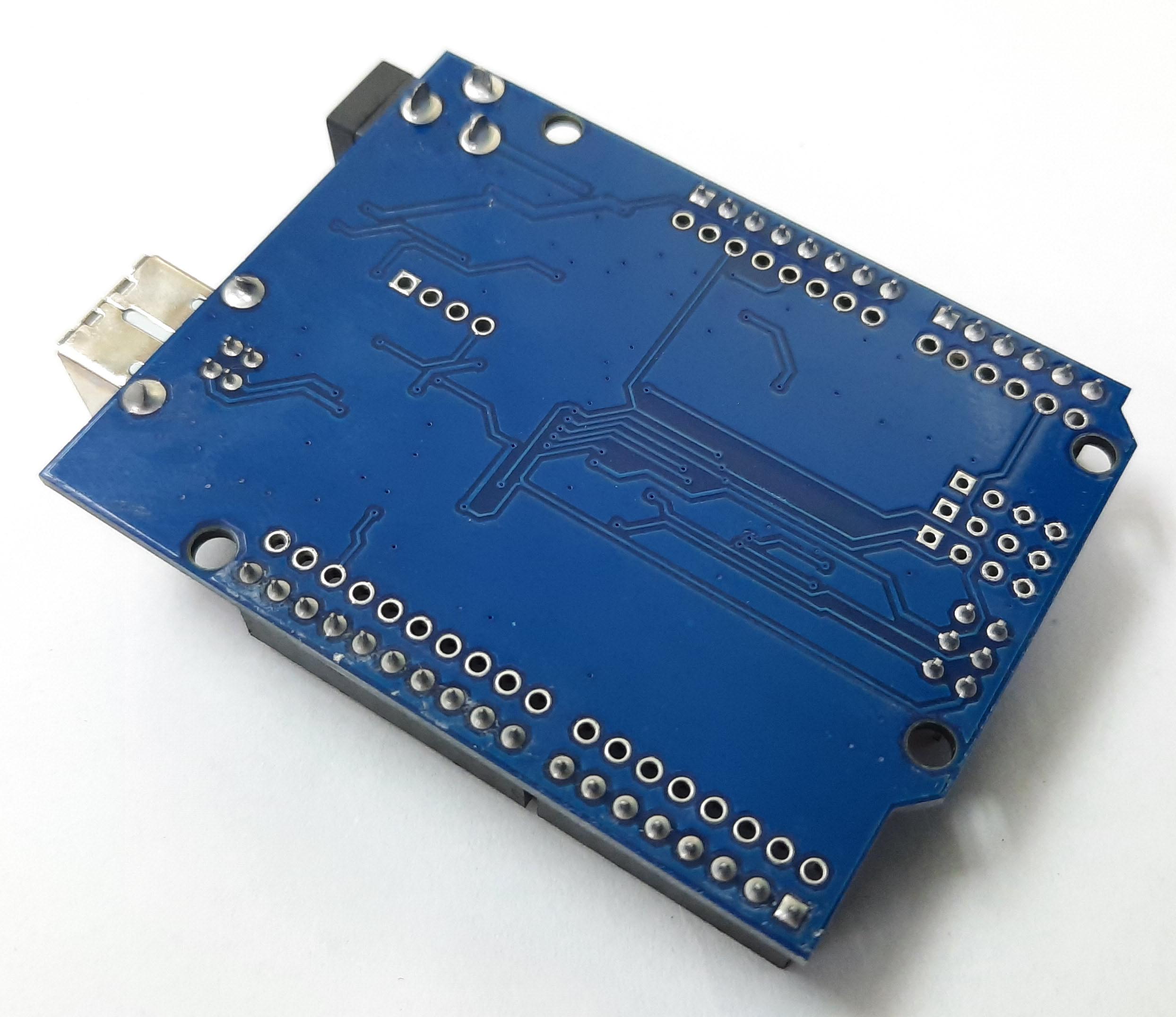

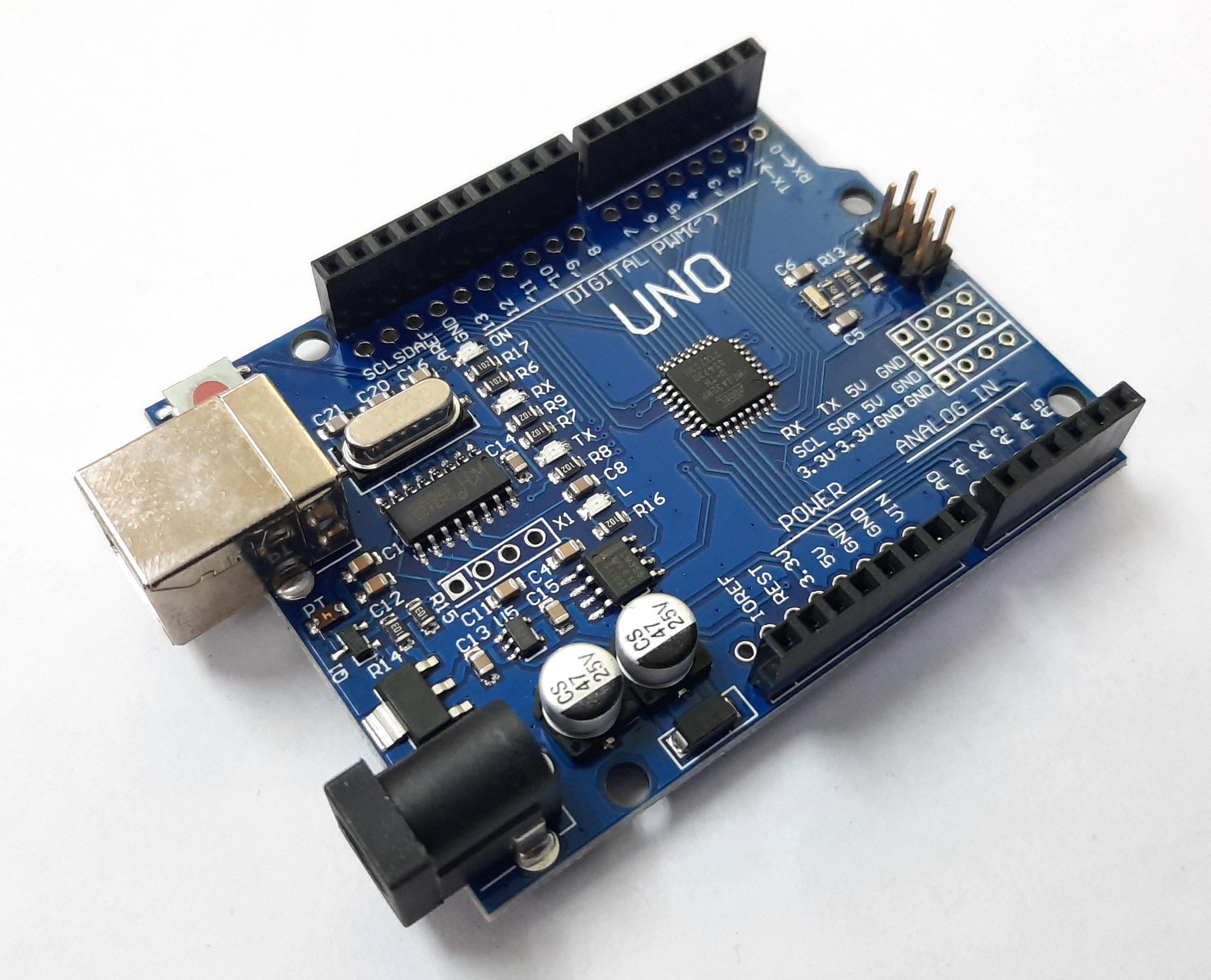

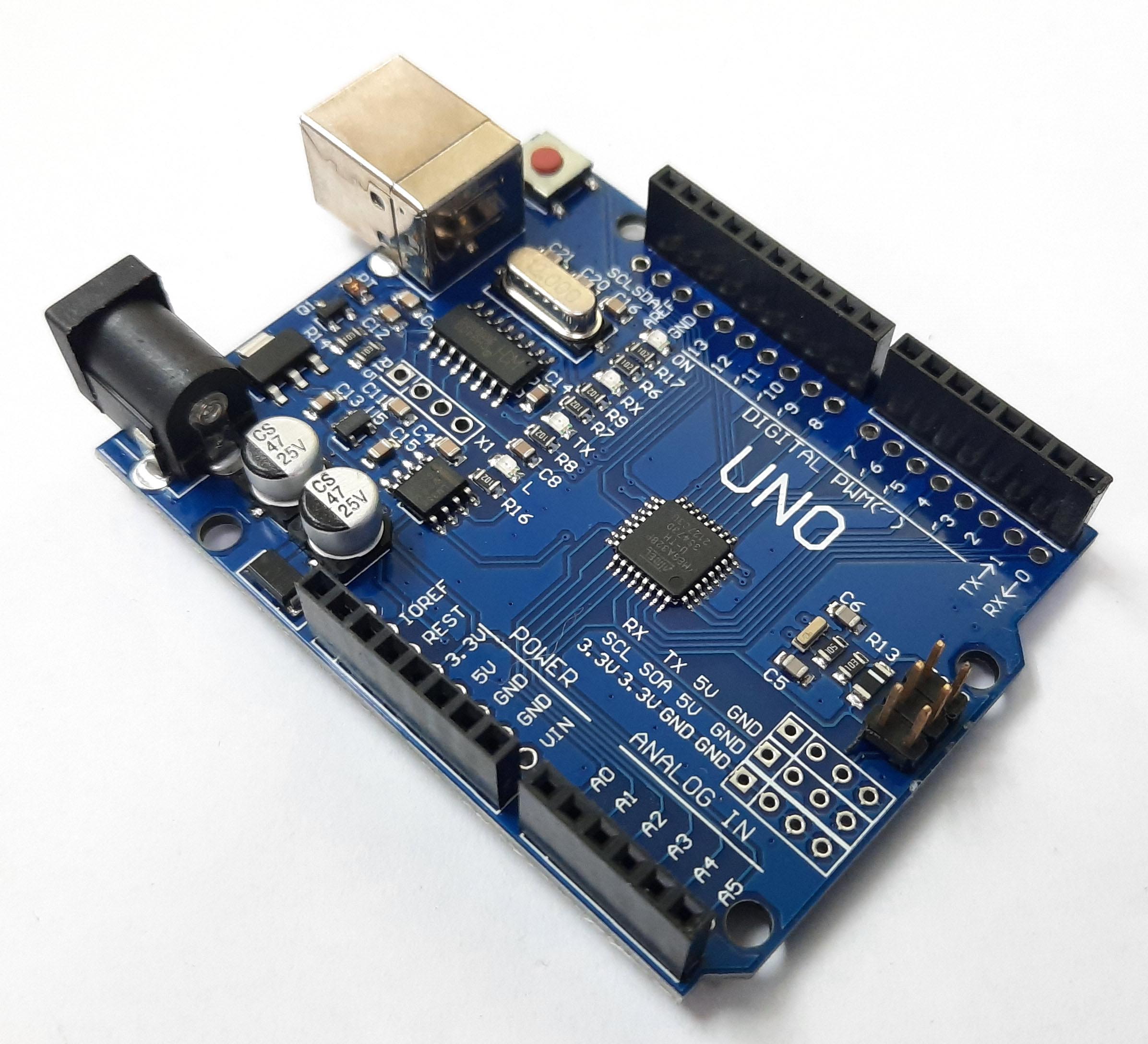

บอร์ด UNO เป็นบอร์ดไมโครคอนโทรลเลอร์ที่ใช้ไอซีเบอร์ ATmega328P เป็นไอซีหลัก ซึ่งภายในตัวไอซีจะขา INPUT และ OUTPUT แบบดิจิตอลจำนวน 14 ขา
(สามารถใช้เป็นขา PWM output จำนวน 6 ขา) นอกจากนั้นยังมีขาแบบ Analog ไว้ให้ใช้งานจำนวน 6 ขา บนบอร์ดยังมีสิ่งอำนวยความสะดวกมากมายสำหรับผู้เริ่มต้น
เช่น ขั้ว USB แบบ B ใช้ในการติดต่อสื่อสารกับคอมพิวเตอร์, ขั้ว DC-IN, ขั้วต่อ ICSP และปุ่ม Reset เป็นต้น ตัวบอร์ดสามารถเลือกใช้แหล่งจ่ายไฟได้จากขั้ว USB
หรือขั้ว DC-IN ก็ได้ ทำให้สะดวกมากยิ่งขึ้นในการใช้งาน บอร์ด UNO R3 สามารถใช้ร่วมกับโปรแกรม Arduino IDE ได้ทุกเวอร์ชั่น ขนาดของ Flash Memory
คือ 32 กิโลไบท์ (โดยถูกจองด้วยโปรแกรม bootloader เป็นจำนวน 0.5 กิโลไบท์) ขนาดของ SRAM คือ 2 กิโลไบท์ และขนาดของ EEPROM คือ 1 กิโลไบท์
หน้าที่ของขาต่างๆ
1.ขา INPUT/OUTPUT แบบ DIGITAL จะมีจำนวนขาใช้งานทั้งหมด 14 ขา ซึ่งสามารถกำหนดให้เป็นขา INPUT หรือขา OUTPUT ก็ได้
ตามการเขียนโปรแกรม โดยขานี้จะทำงานที่ระดับแรงดัน 5 โวลท์ดีซี กระแสที่สามารถจ่ายและรับได้ 20 มิลลิแอมป์ โครงสร้างภายในขาจะมีตัวต้านทานแบบพูลอัพต่ออยู่
ค่าประมาณ 20-50 กิโลโอห์ม นอกจากนั้นในบางขายังสามารถกำหนดฟังก์ชั่นพิเศษได้ เช่น
- ขา 0 (RX) และขา 1 (TX) ใช้ในการติดต่อสื่อสารแบบอนุกรมในระดับ TTL
- ขา 2 และขา 3 เป็นขา Interrupt จากภายนอก ตามฟังก์ชั่น attachInterrupt()
- ขา PWM ได้แก่ ขา 3,5,6,9,10 และ 11 เป็นขา OUTPUT ขนาด 8 บิต ตามฟังก์ชั่น analogWrite()
- ขา 10 (SS), ขา 11 (MOSI), ขา 12 (MISO) และขา 13 (SCK) เป็นขาที่ใช้ในการติดต่อสื่อสารแบบ SPI โดยการใช้ไลบอรี่ SPI
- ขา 13 เป็นขาที่ต่ออยู่กับ LED บนบอร์ด โดยถ้ากำหนดเป็นขา OUTPUT และมีค่าเป็น High ตัว LED จะติด แต่ถ้ากำหนดเป็น Low ตัว LED จะดับ
2.ขา INPUT แบบ ANALOG จะมีจำนวนขาใช้งานทั้งหมด 6 ขา ซึ่งในแต่ละขาจะมีระดับแรงดันสูงสุด 5 โวลท์ เมื่อเทียบกับกราวน์ และมีความละเอียดขนาด 10 บิต
3.ขา Vin เป็นขารับแหล่งจ่ายไฟจากภายนอก ถ้าทำการจ่ายไฟเข้าที่ขานี้ ไม่ควรทำการจ่ายไฟผ่านขั้ว USB และขั้ว DC-IN
4.ขา Vout 5V เป็นขาจ่ายไฟบวกขนาด 5 โวลท์ดีซี
5.ขา Vout 3.3V เป็นขาจ่ายไฟบวกขนาด 3.3 โวลท์ดีซี กระแสสูงสุด 50 มิลลิแอมป์
6.ขา GND เป็นขากราวน์ของวงจร      |
